基桩动测仪校准系统（ECS-1715）
产品描述
ECS-1715基桩动测仪校准系统依据国家标准GB/T 20485.21-2007 (ISO 16063-21:2003)《振动与冲击传感器校准-比较法振动校准》，并严格按照《JJG 930-2021 基桩动态测量仪检定规程》对基桩动态测量仪（简称基桩动测仪）进行校准。
系统采用振动比较法进行校准，并可提供步进正弦、正弦扫频等多种激励方式。基桩动测仪同步采集标准振动台的振动信号，校准系统自动规划校准流程，计算输入标定系数，并通过比较分析和运算，得到基桩动测仪的加速度、速度、动态力、动应变等传感器的参考灵敏度，以及频率响应、幅值线性度、时间/频率示值误差等指标。
完全满足各类基桩动测仪的校准需求，可建标，可溯源。
产品概述
产品特点：
- 国内率先支持GB/T 20485.21-2007 (ISO 16063-21:2003)《振动与冲击传感器校准方法- 第21部分：振动比较法校准》及《JJG 930-1998 基桩动态测量仪检定规程》；
- 校准传感器类型广：低应变加速度计、高应变加速度计、高阻尼速度计、力传感器、应力环等；
- 检定项目全：参考灵敏度、频率响应特性、幅值线性度、时间示值误差等；
- 测量不确定度低；
- 系统稳定可靠，自动化程度高，操作简便。
- 依照《JJG 930-2021 基桩动态测量仪检定规程》，用于检定基桩动态测量仪的4个物理量：加速度、速度、动态力、动应变。检定项目包含参考灵敏度、频率响应特性、幅值线性度、时间示值误差等，确保基桩动测仪的精度。ECS-1715基桩动测仪标定系统能够完全满足用户计量建标的要求。
系统组成：

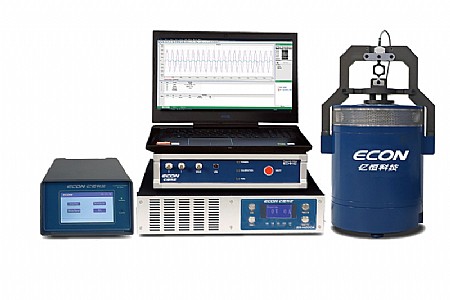

ECS-1715 基桩动测仪校准系统包含：程控标定仪ECI-910x、调理放大器 MI-2004、中频标准振动台VE-4125、ECI 专用夹具等
产品参数
| 基桩动测仪校准系统参数 | |||
|---|---|---|---|
| 输入通道 | 2-8个可选 | 正弦推力Peak（N） | 250 |
| 分辨率 | 24位模数转换器（ADC） | 频率范围（Hz） | 5-10000 |
| 输入接口 | BNC | 最大位移（mm） | 10 |
| 相位差测量误差 | ±0.2度 | 最大速度（m/s） | 1 |
| 通道串扰 | <-105dB | 最大加速度（g） | 25 |
| 动态范围 | 120dB(Fs) | 检测物理量 | 加速度、速度、动态力、动应变 |
| 检定项目 | 参考灵敏度、频率响应特性、幅值线性度、时间示值误差等 | ||
