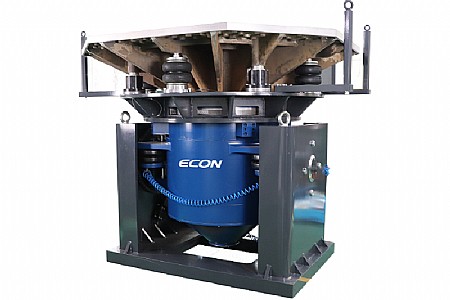

大位移振动试验系统
产品描述
采用独特的导向系统和适用于大位移的支撑系统；
位移最大可达100ｍｍ；
30KN到50KN多种型号振动台可选；
系统操作简单；
动圈直径范围350mm-445mm;
最大载荷高达800kg;
产品概述
亿恒科技EDM-LS系列电动振动试验系统适用于超大位移的振动试验需求，相比液压振动台，该系列电动振动台频率范围1-2,500Hz，最大加速度可达800m/s²（空载），最大速度 1.8m/s。
EDM-LS系列电动振动试验系统主要应用于航空航天、交通运输等领域。可以满足大位移随机、大位移正弦以及大位移冲击的试验要求，适合ISTA、GB4857、GJB150规定的运输环境试验规范。
产品参数
| 大位移振动试验系统参数 | ||
| 系统型号 | EDM-3200LS | EDM-5000LS |
| 正弦推力（kN） | 30 | 50 |
| 频率范围（Hz） | 5-2500 | 5-2500 |
| 最大位移（mm） | 100 | 100 |
| 最大速度（m/s） | 2 | 2 |
| 最大加速度(m/s²) | 750 | 800 |
| 动圈直径(mm) | 350 | 445 |
| 运动等效质量(kg) | 40 | 63 |
| 台面螺钉尺寸 | M10 | M12 |
| 最大载荷(kg) | 500 | 800 |
| 功放型号 | VSA-D323A | VSA-D563A |
| 最大输出功率(kVA) | 32 | 56 |
| 信噪比(dB) | >70 | >70 |
| 功放效率 | >93% | >93% |
| 风机型号 | PBL-W30 | PBL-W50 |
| 风机功率(kW) | 7.5 | 22 |
