智能便携式数据采集与分析仪

MI-7208 智能便携式数据采集与分析仪可对一系振动噪声测试、结构测试、故障诊断、状态监测等应场合进行有效数据采集与分析。具有可靠性高、噪声操作简便等优点,且体积小巧,便于携带,可 4 台级至 32 通道。

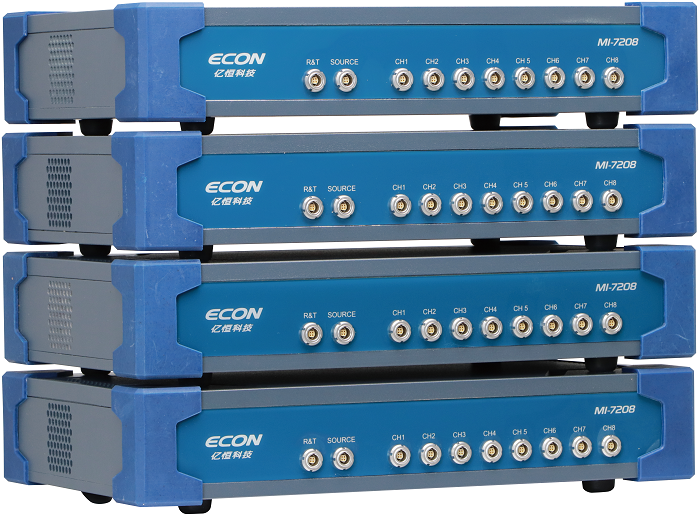

单台具有 8 个模拟输入通道,可多台级联扩展至32 通道;

单通道最高采样率可达到 204.8 kHz;

集成多种信号源的高精度输出通道,同时具有独立的转速采集通道;

功耗低至 15W,可选无风扇静音功能,支持直流供电·;

可选固态硬盘独立数据记录,可选配充电宝,方便户外测试;

坚固耐用,单台仅重 1.85kg,使用便携 ·;

千兆以太网接口,可实现远距离数据传输;

专业的用户定制试验报告,支持 Word、PDF 格式。



通用测试模块

提供时域分析、频域分析、FFT分析、功率谱计算、传递函数估计、概率统计、特征值显示等功能,配合丰富的平均、加窗、滤波、触发、标注等功能,可对多种窗口同步显示,如轨迹图、瀑布图、波德图、极坐标图等。

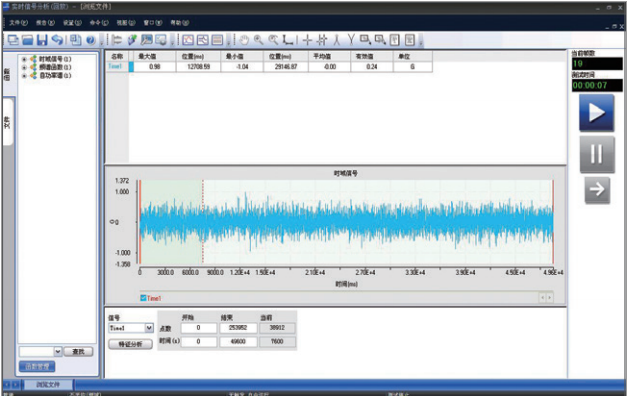

记录回放模块

内置固态硬盘,可脱机进行无缝数据记录,多种格式支持,可将现场测试数据真实地进行回放分析,使数据分析更加方便便捷。

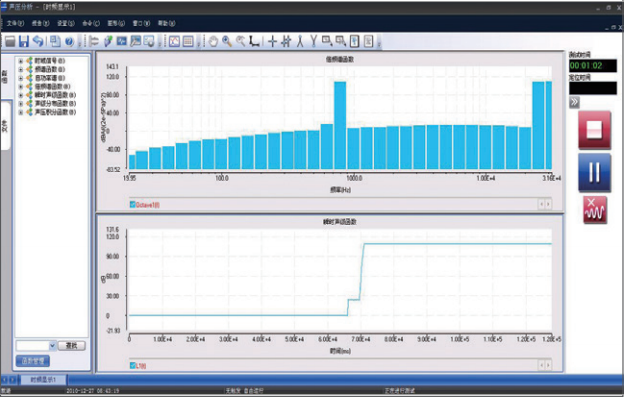

声学测试模块

包含声压分析、声功率分析、声强分析等功能。提供了从现场到实验室的声学分析,满足多种标准规范要求,支持球形、半球型、平行四边形、自定义等测试声功率方法,满足5点法、9点法、17点法等测试需求,支持彩色声强云图显示,可有效进行声源定位等。

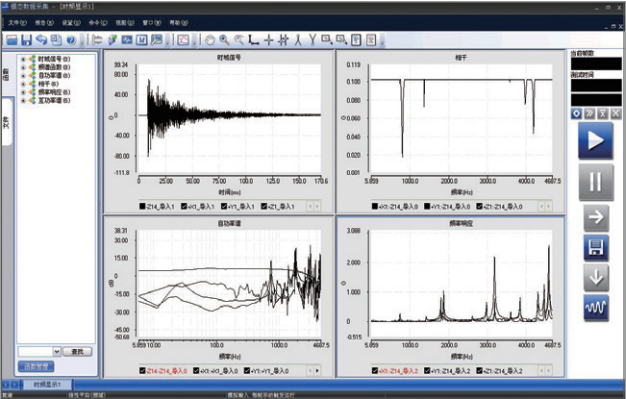

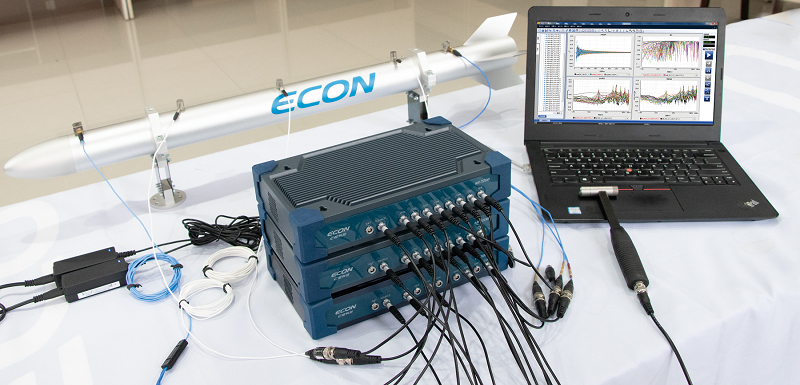

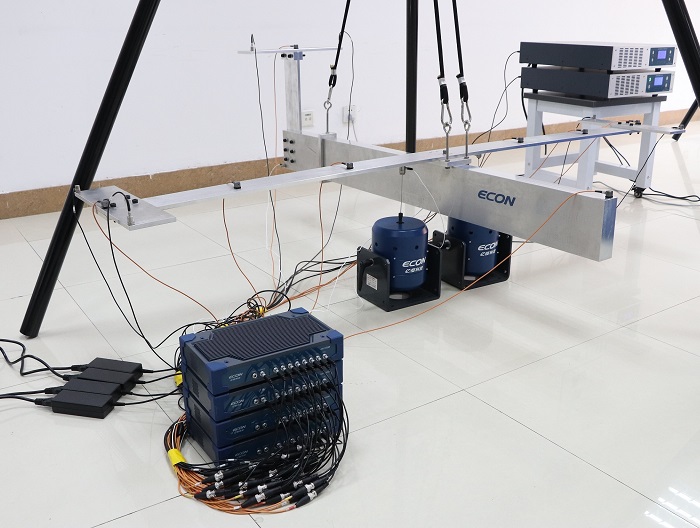

结构分析模块

包含模态数据采集、模态分析、动刚度测试等功能。提供力锤法和激振器法两种激励方式,专用的测试界面,丰富的加窗、触发、滤波等辅助功能,数据自动存储并支持在线回放处理,配合专用模态分析功能,完美的得到结构的模态频率、阻尼比、振型等特性参数。



智能便携式数据采集与分析仪参数
型号 MI-7208
输入通道 8(多台级联最多可达32通道)
输出通道 1
数字滤波 模拟滤波+数字滤波,阻带衰减>160dB/Oct
电压范围 ±10 PEAK
分辨率 24位
幅值精度 0.1%FS(100kHz 范围内)
动态范围 130dB
通道匹配 相位<0.5度,幅值<±0.05dB (DC-20kHz)
采样频率 204.8kHz每个通道同步并行采样
耦合方式 DC(差分/单端),AC (差分/单端),IEPE,TEDS(可选)
功耗 15W
尺寸及重量 274×168×51mm,约1.85kg
