振动噪声测量分析系统

亿恒科技的齿轮箱振动噪声测量系统主要由一体便携式分析仪,配置振动加速度传感器、麦克风、转速传感器组成。采用这套系统,我们可以在线实时监测声压级、振动振幅和当前转速的值,进一步分析得到声压级、振动振幅随转速的变化情况,从声压级和振动振幅的频谱/阶次分析三维彩色图中看出哪个频率/阶次下的噪声、振动幅度较大,还可以对噪声、振动幅度较大的阶次进行提取切片分析等。通过这些分析和我们已知的齿轮箱的各齿轮的具体参数,软件可以辅助做故障诊断。

齿轮箱测试意义

由于齿轮箱本身工作环境恶劣,故容易受到损害和出现故障,而其中的零部件如齿轮、轴、轴承等加工工艺复杂,装配精度要求高,又常常在高速度、重载荷下连续工作,故障率较高,是诱发机器故障的重要原因。齿轮箱主要是由齿轮系统组成,而齿轮系统振动的常见的主要激励源是轮齿的啮合力,随转速的提高,齿轮啮合激励力增大。齿轮的啮合冲击也往往是主要的振动、噪声源。转速对齿轮振动、噪声的影响很大。齿轮箱的振动与噪声是目前公认的齿轮箱故障最佳征兆提取量,它对运行状态的反应迅速、真实、全面,能很好地反映出绝大部分齿轮故障的性质范围。



齿轮箱测试方法

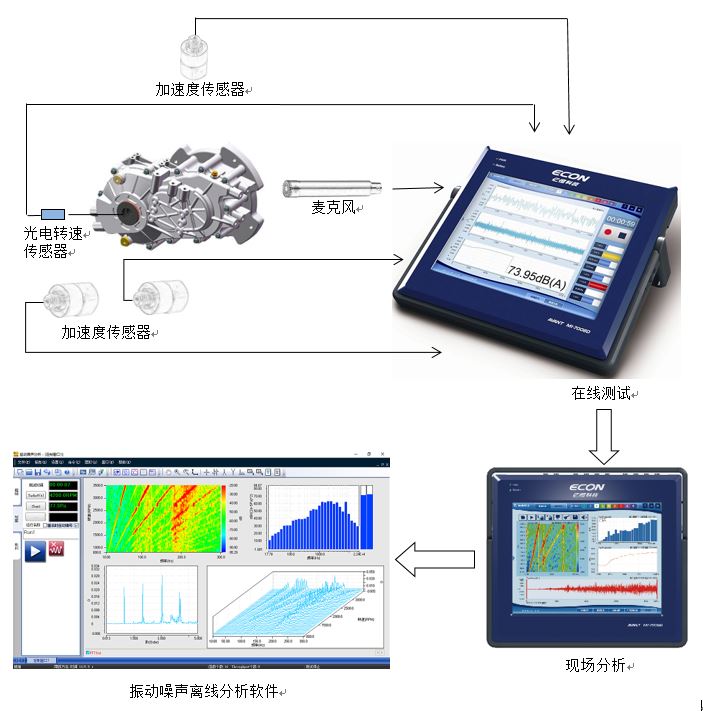

典型的一个测试过程下图所示。大致的过程就是:1.布置传感器——在线测试,快速判定振动振幅、噪声声压级指标合格与否。2.现场分析——判定主要振动、噪声源所在的阶次,初步的故障诊断。3.办公室高级离线分析——协助精准的故障诊断,深入分析振动、噪声源,为后续的减震降噪方案提供方向。





亿恒科技齿轮箱振动噪声测量系统

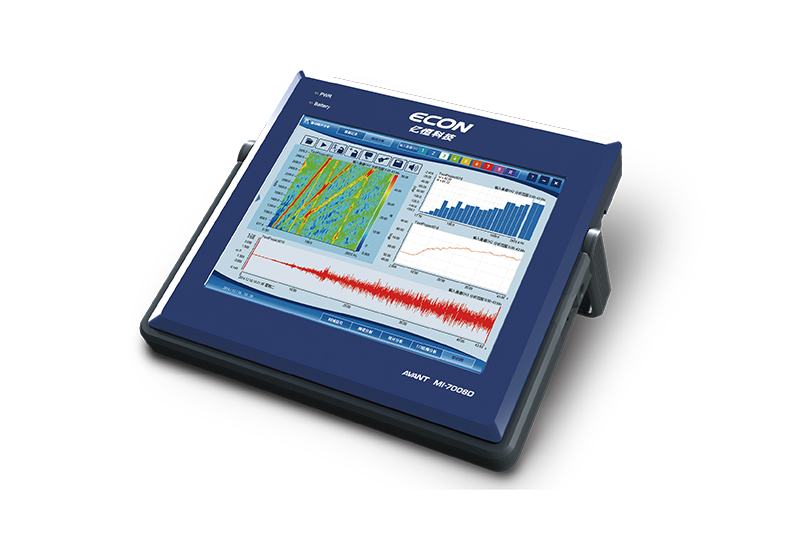

亿恒科技的齿轮箱振动噪声测量系统主要由一体便携式分析仪,配置振动加速度传感器、麦克风、转速传感器组成。采用这套系统,我们可以在线实时监测声压级、振动振幅和当前转速的值,进一步分析得到声压级、振动振幅随转速的变化情况,从声压级和振动振幅的频谱/阶次分析三维彩色图中看出哪个频率/阶次下的噪声、振动幅度较大,还可以对噪声、振动幅度较大的阶次进行提取切片分析等。通过这些分析和我们已知的齿轮箱的各齿轮的具体参数,软件可以辅助做故障诊断。

该系统具有以下特点:

√支持振动、噪声、转速、温度的集成测试;

√支持与测试台架的智能化动作配合;

√丰富的振动、噪声、转速测量分析方法;

√可定制容差带,兼容多种测试标准;

√适合现场操作,操作快捷方便,所见即所得;



测试案例



以下是某型号的齿轮箱在本套系统的测试现场照片:
