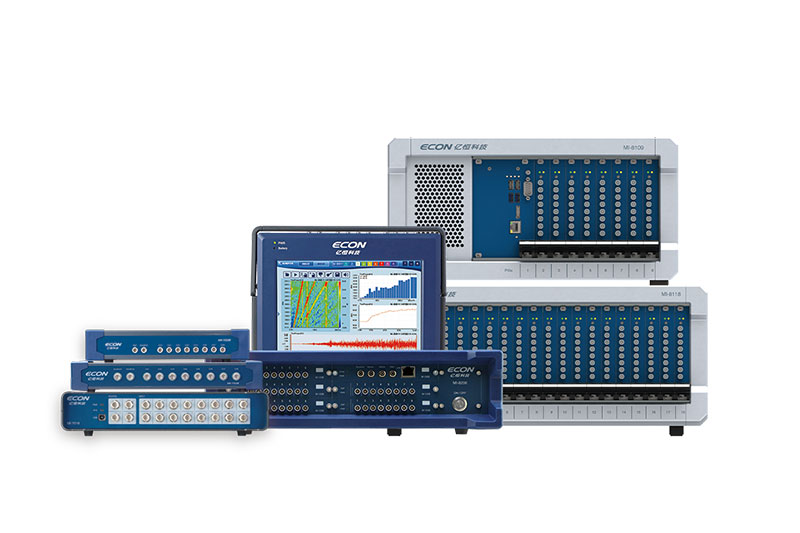

数据采集与分析系统

亿恒科技数据采集与分析系统单台设备4-136通道可选,多台级联可达上千个通道,支持振动、压力、流量、噪声、力、扭矩、温湿度、应变等多种数据的采集和分析。系统功能包含数据采集与信号分析、数据记录、振动噪声综合测试、结构试验模态分析、设备运行状态监测、声学倍频程分析、声强与声功率测试、冲击测量与冲击响应谱分析、旋转机械阶比分析等。广泛应用于汽车电子,航空航天,兵器,船舶,科研教育等领域。

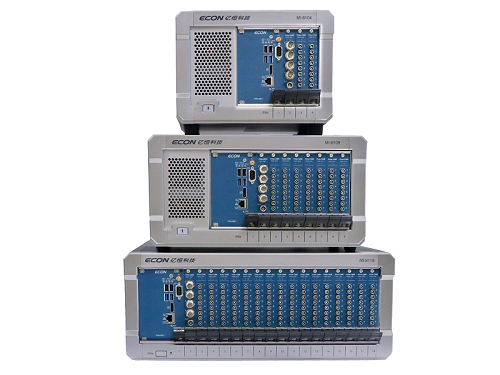

超多通道数据采集分析仪(MI-8100系列)

MI-8100 系列超多通道数据采集和分析系统,基于实时系统与 PXle 总线,经千兆网络访问操作,结合亿恒科技长久以来历经打磨的高精度,低噪声,宽动态范围的信号处理技术,既可以满足 16-136 通道规模的测试测量应用,又可以满足几百乃至上千通道的大规模集中联合测试应用为广大客户的超多通道动态信号测试测量需求提供最佳解决方案。

详情请点击这里

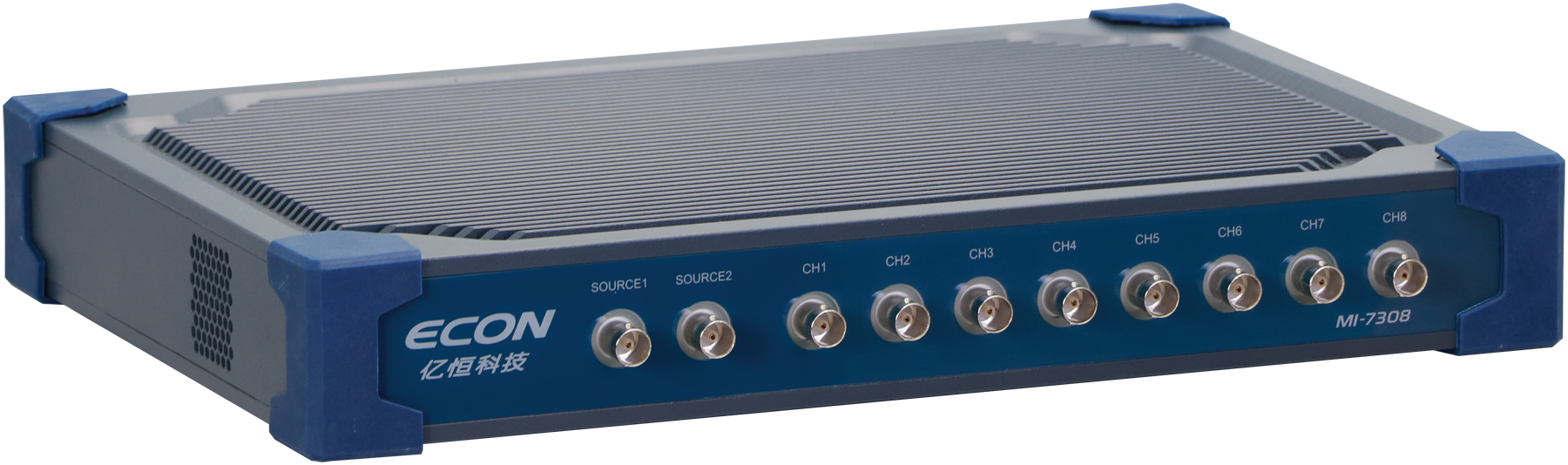

纳伏级新一代智能测量仪(MI-7308)

MI-7308 纳伏级新一代智能测量仪,是目前市场上少有的采用双 32 位ADC 且采样率达到 768kHz的高速测量仪产品,适用于电荷放大器计量。在 20kHz 频宽内可测 0dB 声压级,幅值精度达到 0.1% 级别;输入量程自适应,保证微小信号采样精度,同时也保证峰值信号不被削波。因其本底噪声极低,可涵盖一系列消声室/消声箱的声学测量、动态信号分析仪的计量等应用场合。

详情请点击这里

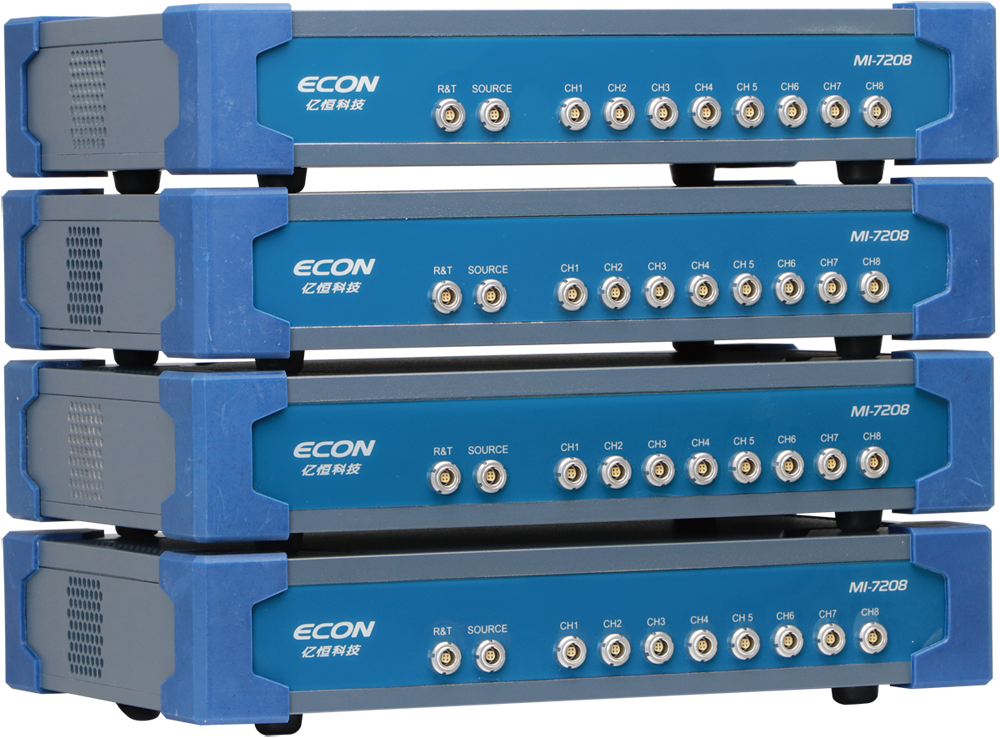

智能便携式数据采集与分析仪(MI-7208)

MI-7208 智能便携式数据采集与分析仪可对一系振动噪声测试、结构测试、故障诊断、状态监测等应场合进行有效数据采集与分析。具有可靠性高、噪声操作简便等优点,且体积小巧,便于携带,可 4 台级至 32 通道。

详情请点击这里

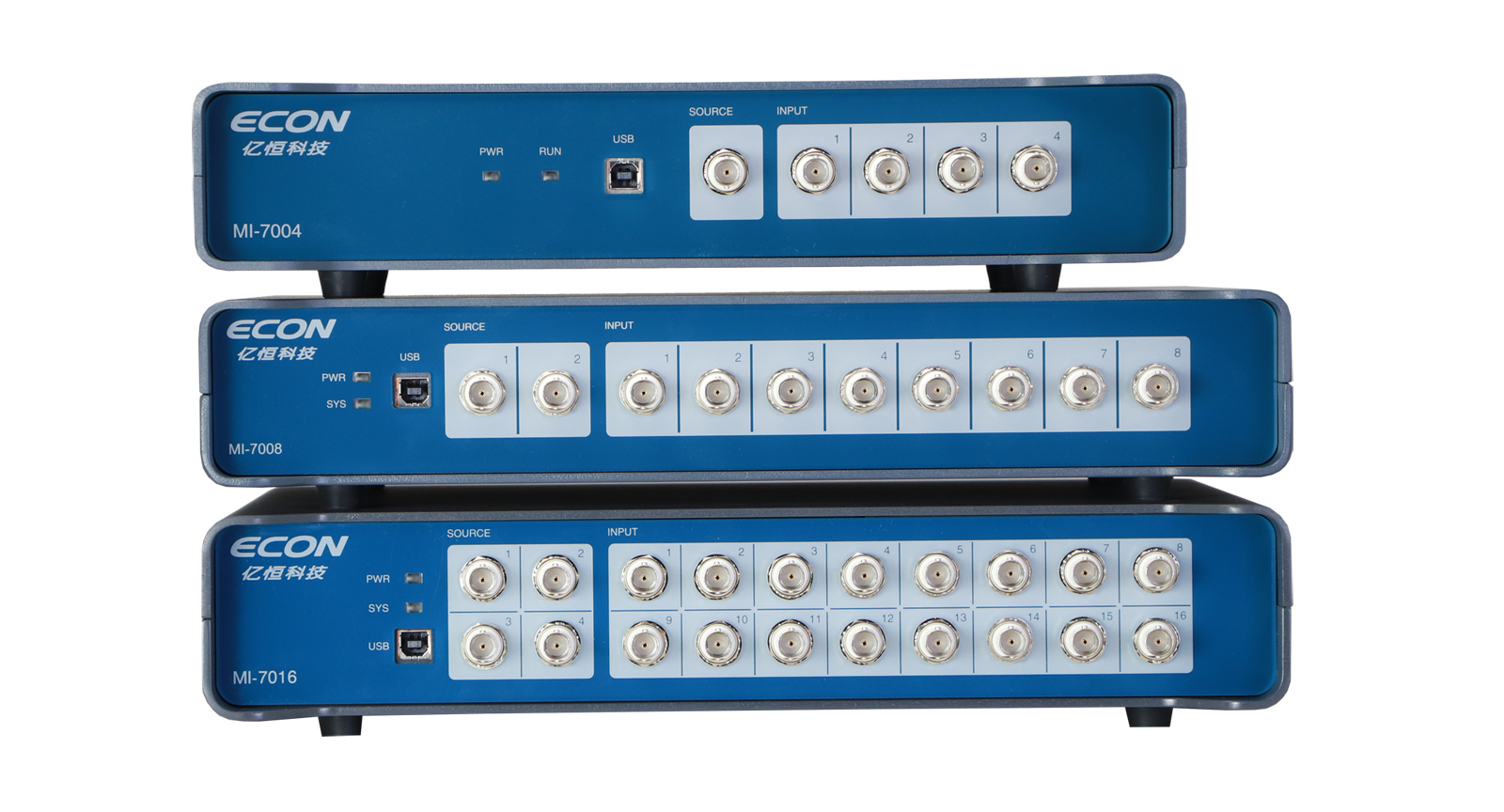

高精度数据采集分析仪(MI-7000系列)

MI-7000 系列数据采集与分析仪集成了最新 DSP 并行处理技术、低噪声设计技术和高速数据传输技术。它将综合数据采集和实时信号分析最大限度的利用多 DSP 并行处理技术,在进行全面、精确分析的同时,保证了分析运算的实时性。

详情请点击这里

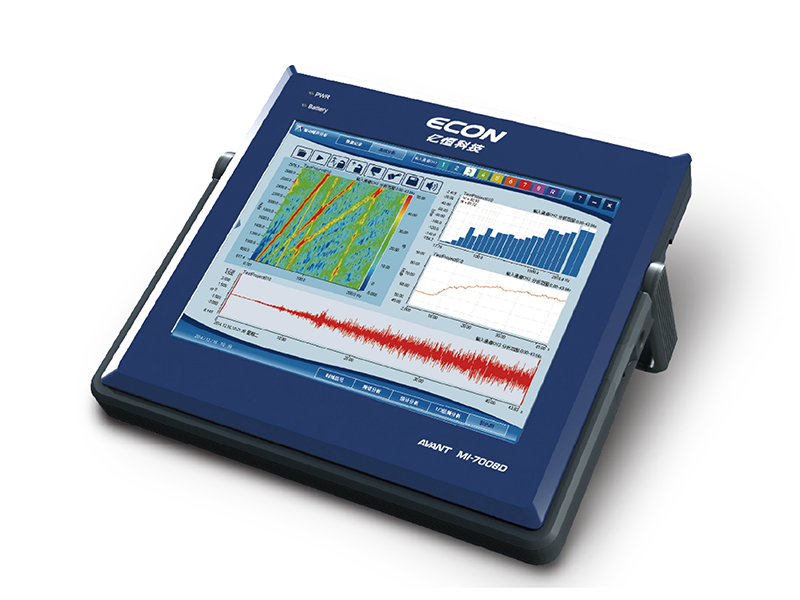

便携式数据采集与分析仪(MI-7108)

全新的一体式设计:高度集成了测试仪器和PC机,一台仪器就能完成数据采集、处理和分析显示,不仅大大简化了现场的测试系统。紧凑又坚固的工业设计,保证了系统的高可靠性。小巧的体积,随身携带。轻轻一触,轻松掌控试验现场测试与记录。

详情请点击这里



调理放大器(电荷放大器)(MI-2004A)

调理放大器(电荷放大器)是信号测量体系的一个组成部分,用于对传感器信号的调理和放大。调理放大器可配接电荷型加速度传感器,IEPE型加速度传感器,并支持IEEE P1451.4带电子数据表的加速度传感器(TEDS)。 每台调理放大器最多可配置4个信号调理电路。调理放大器采用点阵液晶屏和薄膜按键对信号调理参数进行设置,操作简捷直观。还可以将多台调理放大器串联,通过PC软件一次性设置多台调理放大器的信号调理参数。

详情请点击这里

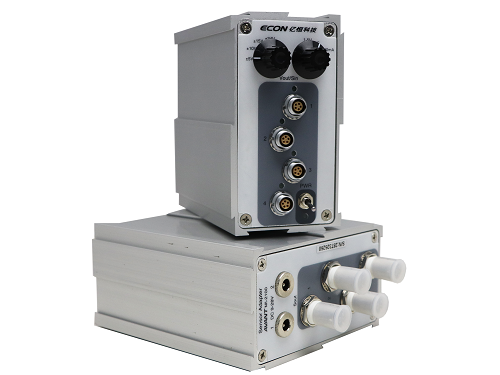

传感器适配器(MI-2100)

在工程测量,状态监测等信号测量系统中,传感器适配器因其具有的多档位供电选择,多信号转换支持,而成为信号测量系统中不可或缺的一部分。具体来说,传感器适配器是一款电压分档可调、对称输出的设备,可为直流供电类传感器提供完整的供电解决方案。

详情请点击这里



数据采集与分析系统参数
名称 MI-7004 MI-7008 MI-7016
输入通道 4通道,同步输入 8通道,同步输入 16通道,同步输入
输出通道 1通道(信号源) 2通道(信号源) 4通道(信号源)
模拟滤波 独立模拟抗混叠滤波器
数字滤波 独立160dB/Oct 数字滤波器
电压范围 ±10VPEAK
分辨率 24位模数转换器(ADC)
动态范围 100dB
通道匹配 相位<0.5度,幅值<±0.05dB(DC-21kHz)
采样频率 204.8kHz,各通道同步并行采样
耦合方式 DC差分,DC单端,AC差分,AC单端,IEPE,TEDS(可选)
幅值精度 0.5mv(信号≤100mv),0.05dB((信号≤100mv))
DSP计算能力 主频300MHz,32位浮点处理

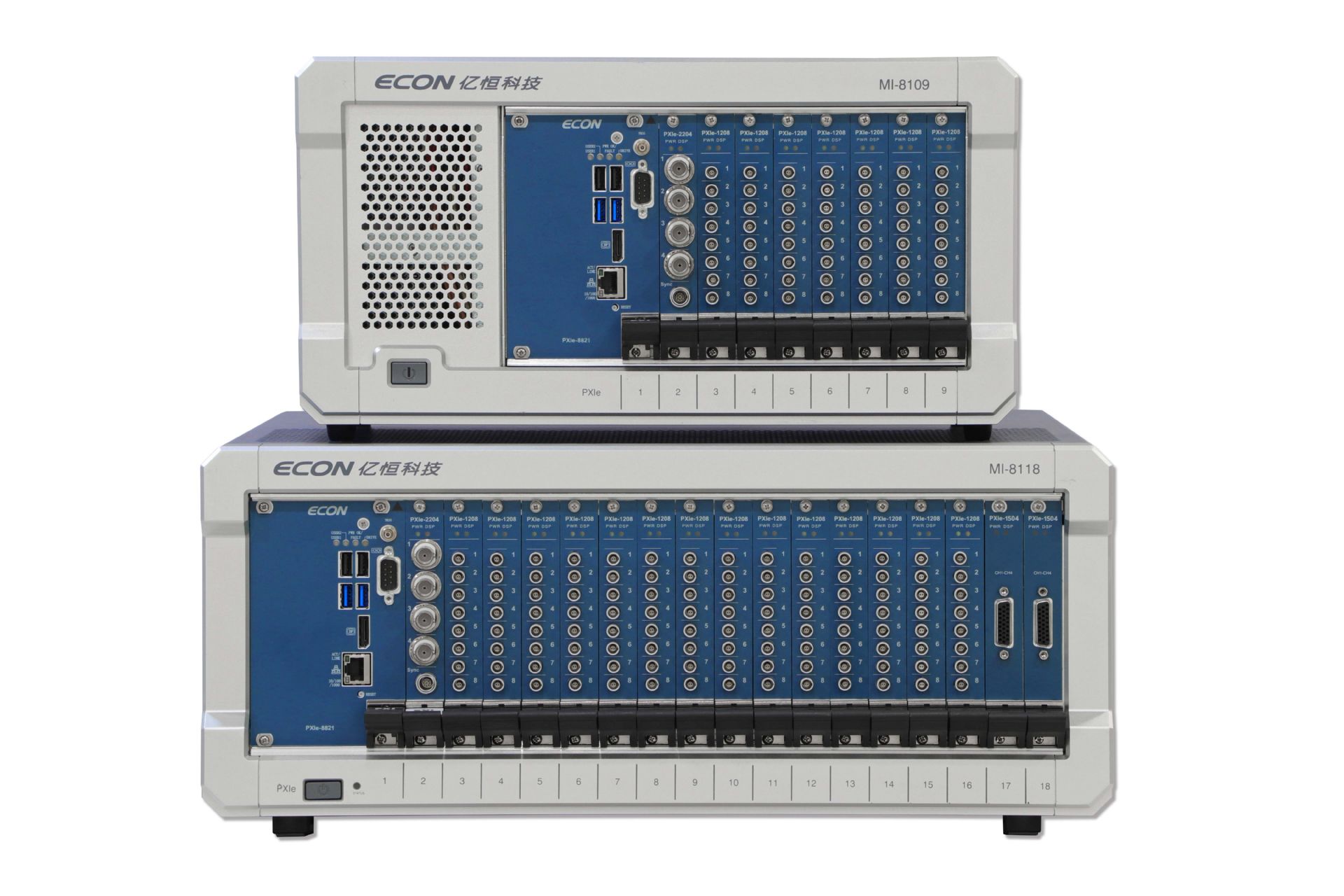

超多通道数据采集与分析系统参数
名称 MI-8104 MI-8109 MI-8118
插槽数 4 9 18
输入通道 单机高达24通道 单机高达64通道 单机高达136通道
多台级联可达上千个通道
输出通道 2-16通道(信号源)
模拟滤波 独立模拟抗混叠滤波器
数字滤波 独立160dB/Oct 数字滤波器
最大输入 ≥±50VPEAK(无损)
ADC/DAC分辨率 24位
动态范围 120dB(FS)>80dB(依据JJG 834规程要求)
通道匹配 相位0.05度,幅值0.02dB(DC-21kHz)
采样频率 204.8kHz每个通道同步并行采样
耦合方式 DC,AC,IEPE,TEDS(支持IEEEP1451.4带电子数据表的加速度传感器)
频率精度 输入:≤0.01%,典型值0.001% 输出:≤0.01%,典型值0.001%
