小型精密振动试验系统

  • 优异的结构设计,精致可靠;
  • 先进的控制系统,精确稳定;
  • 数字式功放显示,精准直观;
  • 支持多方向激振,垂直和水平运动;
  • 频率范围宽,2Hz-10,000Hz;
  • 多种规格,20N-1000N可选;
  • 体积小,易搬运,使用便捷;
  • 220V供电,使用便捷。

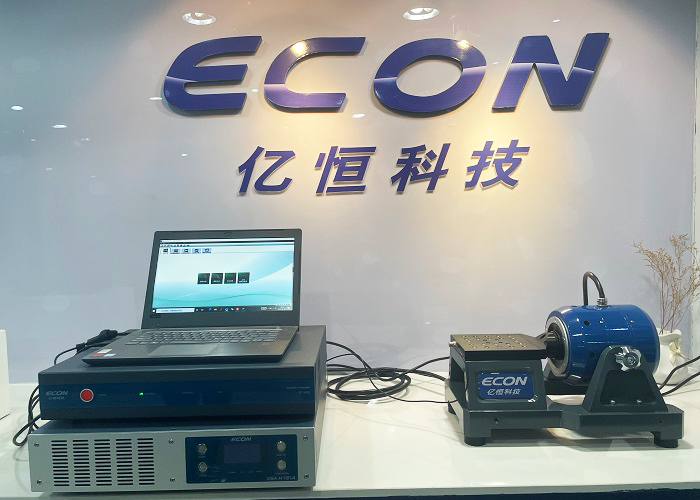

小型精密振动试验系统是亿恒科技结合多年振动试验经验,采用先进的结构设计和高性能的材料,专门研制的高精度、高可靠性的宽频振动试验产品。系统由小型振动台、功率放大器、振动控制器、传感器以及电脑等组成。

小型精密振动试验系统具有频率范围宽,推力大,精度高,运行稳定,可靠性高等特点,真实的模拟振动激励对产品可靠性的影响,广泛用于小型部件的应力筛选,电子元器件的振动测试,压电陶瓷、传感器检测,小型土木结构的振动仿真,能量俘获/回收,教学科研等领域。

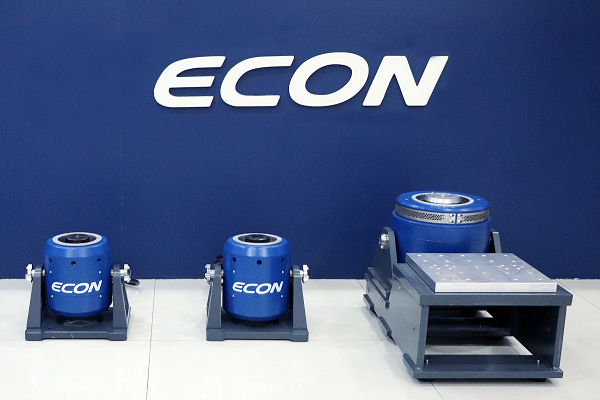

VE系列小型精密振动台

VE系列小型精密振动台主要是由驱动线圈、磁路系统、台面、支撑部件组成。其推力可从20N至1000N可选。整体采用先进的结构设计和精加工技术,具有结构可靠,误差小,精度高等特点。运动部分选用优质的合金材料并改进绕线工艺和支撑系统设计,具有质量轻,频率范围宽(2-10000Hz),同时能保障输出力的不失真传递。良好的风路设计,优质的导热材料的使用,使台体具有良好散热性能和较低的噪声,支持自然冷却和强制冷却。

VE系列小型振动台从研发到生产,整个过程将经历多道检验程序,保障设备的各项指标满足相关标准要求。

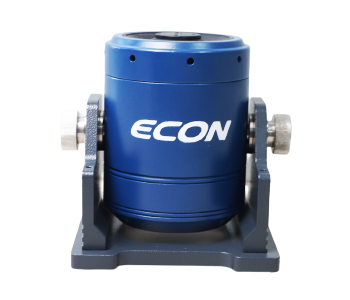

                     20N小型振动台(功放内置





功率放大器VSA系列

VSA系列高性能功率放大器,采用最高可输出达1000VA功率,能量转换效率可达90%,频率范围从0.1Hz-10000Hz,且具有高信噪比、低波形失真和高可靠性等特点,兼容多种小型振动台及激振器。其内置数字式液晶显示屏,按键式增益调节按钮,使输出电压/电流精确可控,数值直观显示。多种安全保护设计和状态提示,保障设备的安全性能的同时,可便捷的进行故障排除。

小型精密振动试验系统优势



1.品牌优势

杭州亿恒科技有限公司是知名的振动试验设备供应商,拥有将近20年的行业应用经验,是国家高新技术企业,中国振动工程学会常务理事单位,拥有几十项国家发明专利。

2.技术优势

亿恒科技整合近20年的行业经验积累,组织专业技术团队研发生产出的小型精密振动试验系统,采用了先进的控制技术、优异的结构设计技术、精密加工技术、高效电能转换等技术,同时,整个研发到生产过程严格进行多道检验程序,保障产品的质量可靠性。

3.价格优势

亿恒科技的产品在技术先进,质量稳定可靠的前提下,同比相同产品,具有价格实惠,功能齐全,性价比高等特点,深受诸多客户的信赖。

4.服务优势

亿恒科技拥有专业的技术支持团队,拥有专业化的技术和工程咨询服务,可以帮助客户解决和改进面临的各种振动试验问题。







小型精密振动试验系统参数
振动台型号 VE-5102 VE-5110 VE-5120 VE-5150
正弦推力(N) 20 100 200 500
频率范围(Hz) 5-10k 2-7k 2-8k 5-5k
最大位移(mm) 5 13 13 10
最大加速度(g) 20 40 80 34
最大负载(kg) 0.8 2 3 8
动圈直径(mm) 30 60 60 80
运动部件等效质量(kg) 0.1 0.25 0.25 1.5
台面螺钉尺寸(标准) 5×M5 5×M5 5×M5 5×M5
台体重量(kg) 5 18 18 55
尺寸(L×W×H)(mm) 165×150×160 245×210×240 245×210×245 315×284×280
冷却方式 自然冷却 风冷 风冷 风冷

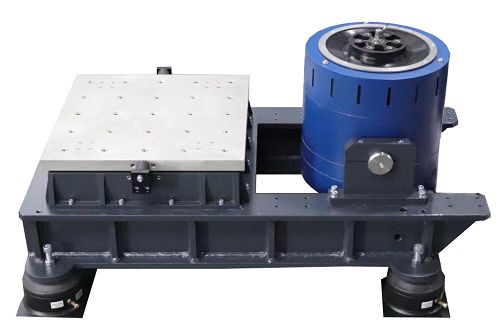

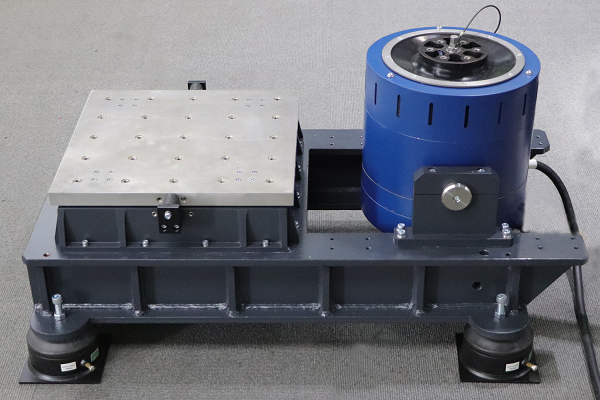

含水平滑台的型号 VE-5102ST VE-5110ST VE-5120ST VE-5150ST
水平频率范围(Hz) 5-4k 5-3k 5-3k 5-2.5k
水平最大位移p-p(mm) 5 10 10 10
水平最大加速度(g) 5 5 8 8
最大载荷(kg) 1 3 3 12
滑台尺寸(L×H)(mm) 100×100×20 150×150×20 200×200×20 250×250×20
滑台重量(kg) 0.4 1.6 2.3 4.9
尺寸(L×W×H)(mm) 295×163×165 420×270×270 450×270×270 560×315×354
水平台重量(kg) 6.5 40 50 95
功率放大器型号 VSA-H40A VSA-H181A VSA-H751A VSA-H102A
最大输出功率(VA) 40 180 750 1000
尺寸(L×W×H)(mm) / 455×490×110 460×510×110 460×510×110
重量(kg) / 14 16 16
备注 功放内置

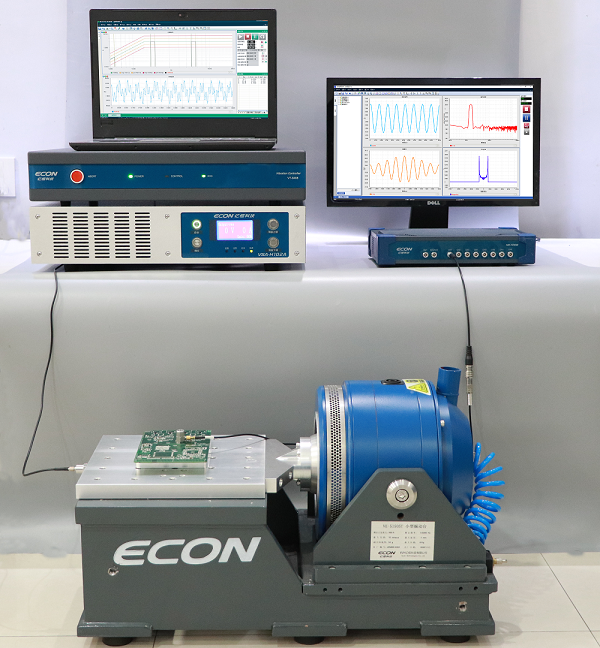

电路板振动筛选

亿恒的小型振动台可用于对电路板进行振动筛选,通过对电路板产品施加一定频率和幅值的振动,以便客户发现电路板产品的薄弱环节,进而改进产品,赢得客户市场。

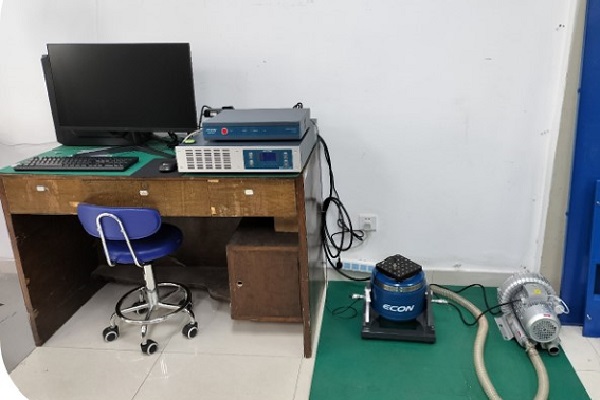

小型产品共振测试

亿恒科技小型振动台可用于小型产品的共振测试,可测量出该产品的共振点,提升产品的性能和使用时间。

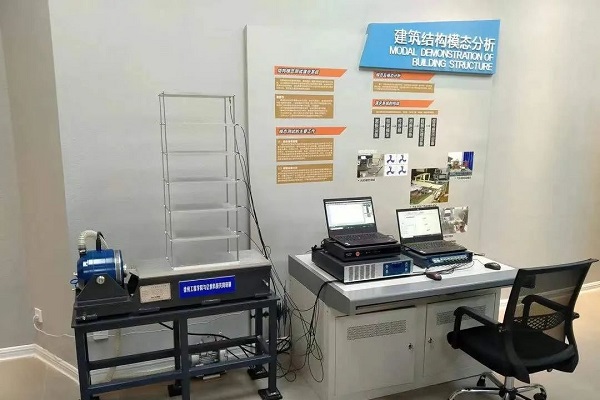

小型土木结构振动试验

工程结构振动测试是土木工程专业必备的测试之一,亿恒科技应用于某高校的小型土木结构振动试验系统,可以完美进行各种结构振动测试。在某次展览参观过程中,该系统得到了众多参观领导的称赞。
