MI-75系列是面向分布式测量应用打造的智能测量产品系列,产品体积小巧、结构轻便,内置供电电池,可满足于现场测试需求;设备可就近部署于被测产品端,无需进行长距离线缆布设,有效简化现场安装部署流程。
该系列无线版本采用 2.4GHz WIFI 无线通信技术,通信性能稳定,尤其适用于空旷户外场景下的移动测试作业,典型应用场景包括具身智能类产品、低空飞行器的振动性能评估。
有线版本基于 IEEE 1588 有线网络同步协议,可通过网络实现多台设备级联扩展测量通道,同步精度可达亚微秒级,适配密闭空间内大型装备的分布式多通道测量需求,典型应用涵盖大飞机、大型船舶等重大装备的力学参数测量。

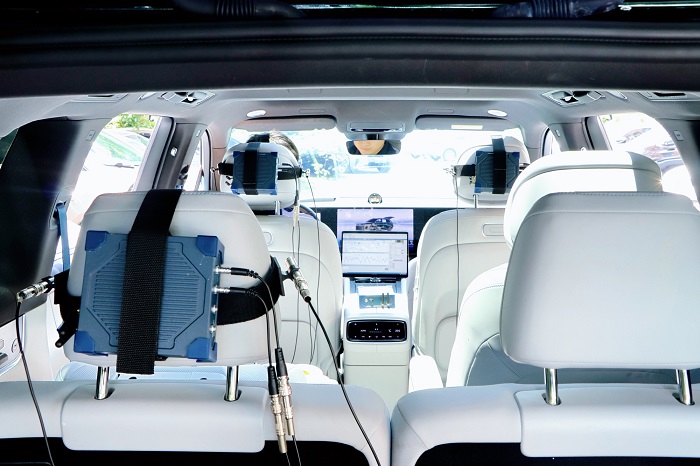

就近部署,分布式连接,设备可直接置于被测产品端,现场安装部署流程大幅简化
体积小巧、结构轻便,内置电池,满足现场测试需求
无线与有线双版本可选,灵活适配不同测试场景,覆盖户外移动测试与密闭空间多通道测量
无线版本优势:
采用2.4GHz WiFi通信,通信稳定可靠,尤其适用于空旷户外场景下的移动测试作业

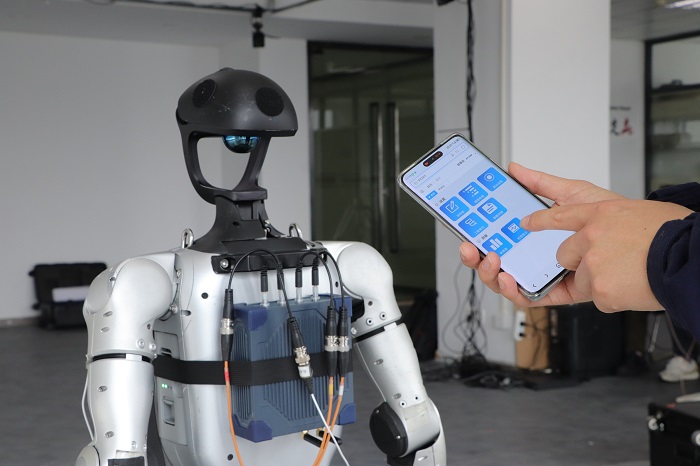

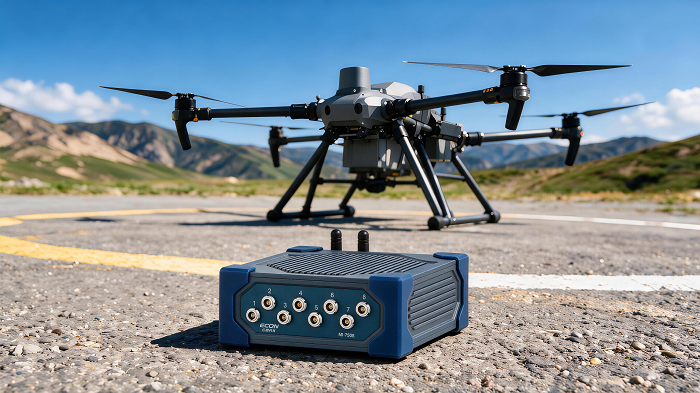

专为具身智能与低空飞行器打造,满足移动类产品振动性能评估的严苛需求
有线版本优势:

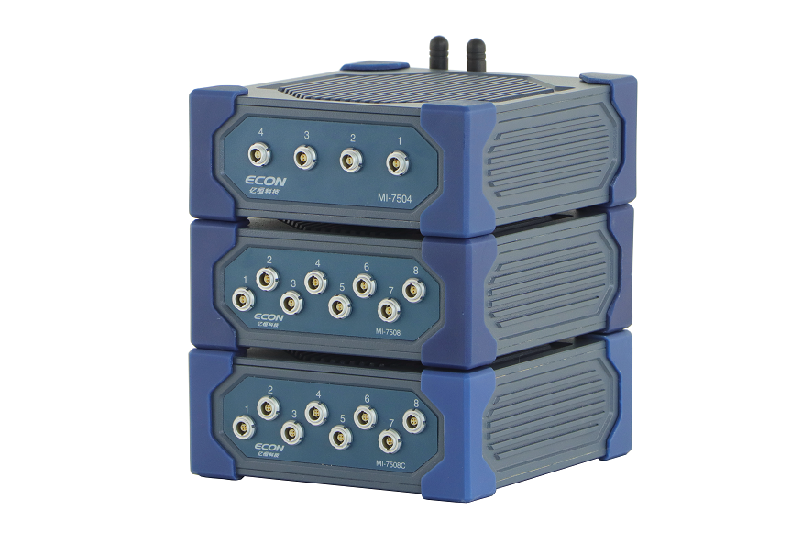

有线版基于IEEE 1588网络同步协议,多台设备级联扩展通道,同步精度达亚微秒级
有线版适配大型装备密闭空间测量,轻松应对大飞机、大型船舶等重大装备的分布式多通道测试

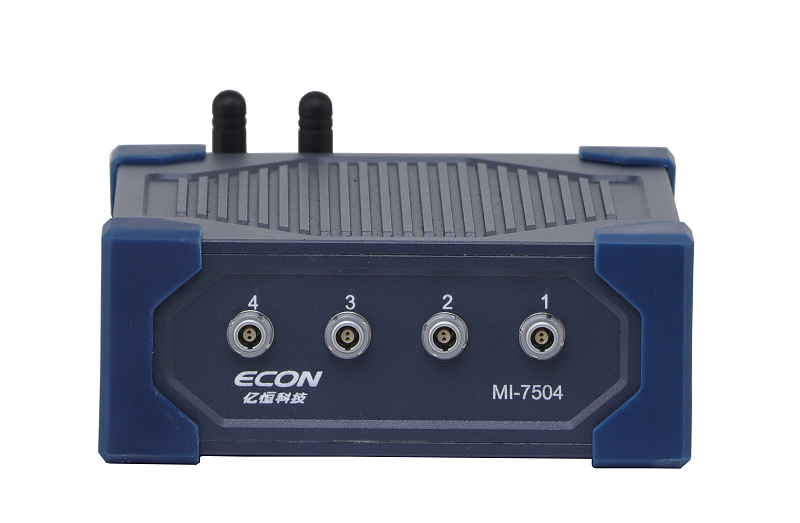

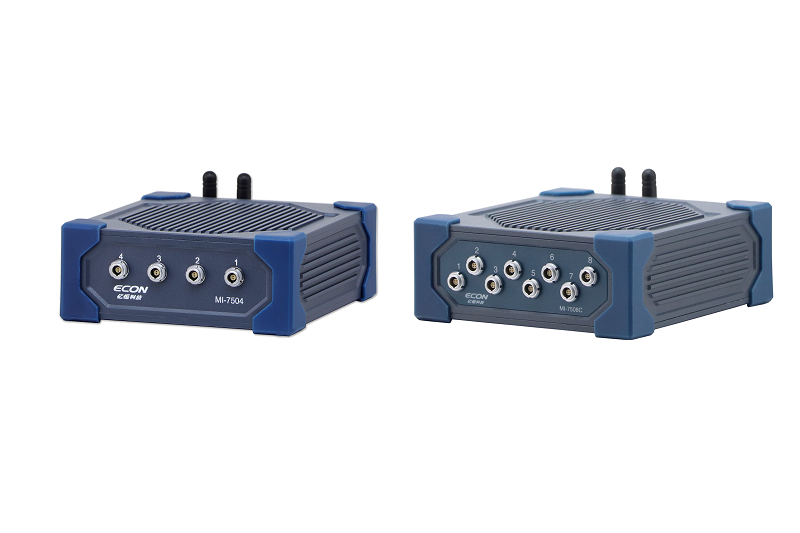

MI-7504

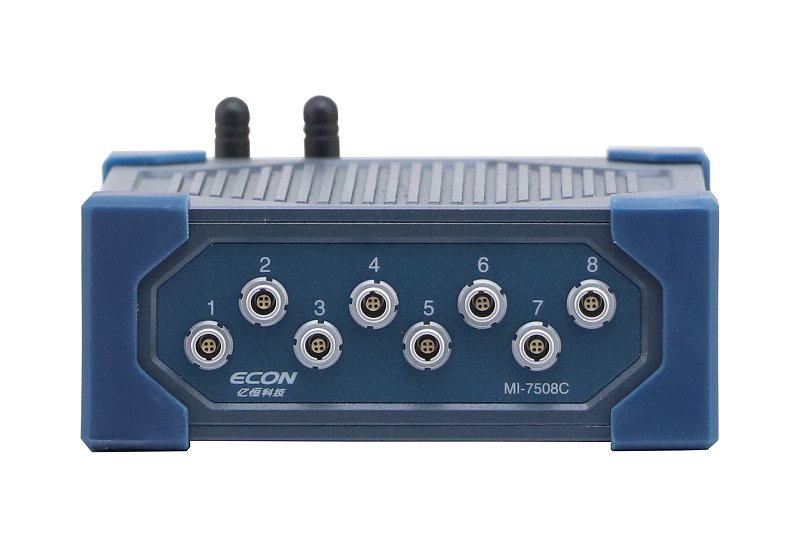

MI-7508
| 分布式数据采集分析仪参数 | ||
| 型号 | MI-7504 | MI-7508 |
| 输入通道 | 4个/单模块 | 8个/单模块 |
| 通信接口 | 可选: 1)WIFI 2.4GHz(IEEE 802.15.4) 2)有线百兆网 |
|
| 内置存储 | 4GB 板载存储,可选配 64GB micro SD 卡 | |
| 模块间同步采样 | 1)采用2.4GHz 无线同步技术,带硬件时间戳,每台计算机可控制最多 8 个模块同时工作,模块间同步精度优于 10us 2)采用有线网络IEEE 1588 同步,同步精度达到百纳秒级别 |
|
| 供电方式 | 锂电池供电 | |
| 功耗 | 约7W | 约11W |

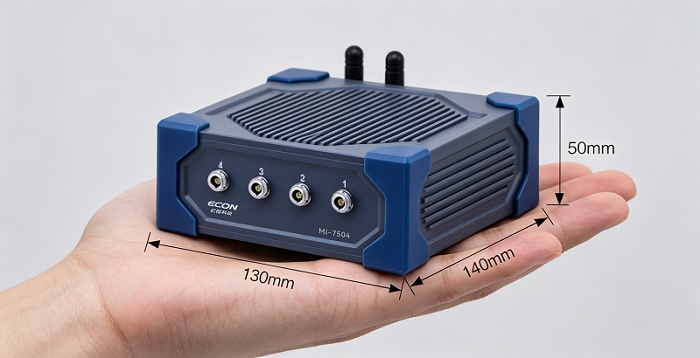

| 尺寸 | 约 140mm *130mm *50mm | 约 140mm *130mm *50mm |
| 重量 | 约900g | 约1000g |
| 电磁兼容 | 满足《GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验》外壳接触放电 4kV,空气放电8kV 符合性能判据B 的要求 | |
| 耐振动 | 满足《GB/T 6587 电子测量仪器通用规范》III 组要求,工作状态,正弦频率循环范围5Hz~55Hz~5Hz,驱动振幅单峰值0. 19mm,扫频速率≤1 oct/min ,在共振点上保持20min,x,y,z 三个振动方向 | |
| 耐冲击 | 满足《GB/T 6587 电子测量仪器通用规范》III 组要求,非工作状态,半正弦波,100g 4ms±1ms,6 个面,每面3 次 | |
| 适配软件平台 | EconTest工业测试分析软件平台 | |
