多轴向多自由度振动试验系统

多轴向多自由度设计;
多轴定制设计,三轴向同步;
选择可靠的直线轴承和液压球头;
免地基可选;
采用双闭环控制,基于自适应矩阵算法;
控制多轴向驱动输出;
正弦频率范围可达1000Hz,随机频率范围可达2000Hz;
可支持16通道驱动输出;

亿恒科技研发了多款多轴向多自由度试验系统,如双轴振动试验系统、三轴振动试验系统、三轴振动教学模拟试验系统等,相比较传统的单轴振动试验系统更加真实复现振动条件。在复杂的过程中,可以大大降低试验过度或试验不足的几率。
此外,与传统的单轴振动试验系统相比,多轴振动试验结果更加可靠,试验时间大大缩短。

应用领域:

航空航天:长条状或横梁类的试件,例如导弹,当单台试验达到设定的较大试验量级时,试件局部和夹具接触面应力过大从而导致局部失效损坏。
土木及结构抗震:土木领域的抗震模拟试验,其振动不能通过轴向分解,必须同时进行两点或多点的激振。
汽车及道路谱模拟:汽车领域的系统级试验,例如道路谱模拟,多次单方向模拟的试验方法与实际多维振动环境差异越来越大,影响受试产品可靠性的定量评定。
机械装备:机械装备的大型试件,单点激励无法保证振动激励的均匀性,试件上不同位置响应有较大差异,应力和位移分布不合理。



多轴向多自由度振动试验系统
系统型号 2EDS-600-XY 3EDM-1000 2EDM-2000-XZ 2EDM-5000-XZ
正弦推力(kN) 5.88 9.8 20 49.1
频率范围(正弦)(Hz) 800 800 300 800
频率范围(随机)(Hz) 2000 2000 2000 2000
最大位移(mm) 38 38 38 38
最大速度(m/s) 1 1 1 1
最大加速度(m/s²) 150 196 98 295
工作台面尺寸(mm) 500×500 400×400 800×800 600×600
运动等效质量(kg) 40 50 170 165
台面螺钉尺寸 M8 M10 M10 M12
最大载荷(kg) 200 200 200 800
整机外形尺寸(mm) 1420×1400×1040 1460×1430×1430 2150×1150×1800 2400×1400×2000
整机重量(kg) 2300 3600 5600 12000
功放型号 VSA-D802A VSA-D123A VSA-D243A VSA-D563A
最大输出功率(kVA) 8 12 24 56
信噪比(dB) >70 >70 >70 >70
额定输出电压(Vrms) 120 120 120 120
功放效率 >93% >93% >93% >93%
系统保护 具有多种性能保护 具有多种性能保护 具有多种性能保护 具有多种性能保护
尺寸(mm) 660×480×1110 880×600×1570 600×940×2060 940×600×1965
功放重量(kg) 145 390 910 820
风机型号 PBL-W06 PBL-W10 PBL-W20 PBL-W50
风机功率 4 4 7.5 22
重量(kg) 118 118 162 394
系统工作环境要求 2EDS-600-XY 3EDM-1000 2EDM-2000-XZ 2EDM-5000-XZ
温度(℃) 0-40
湿度 0-90%,不结露
电源 3相AC/380V±10%,50Hz
功率(kVA ) 32 78 80 180

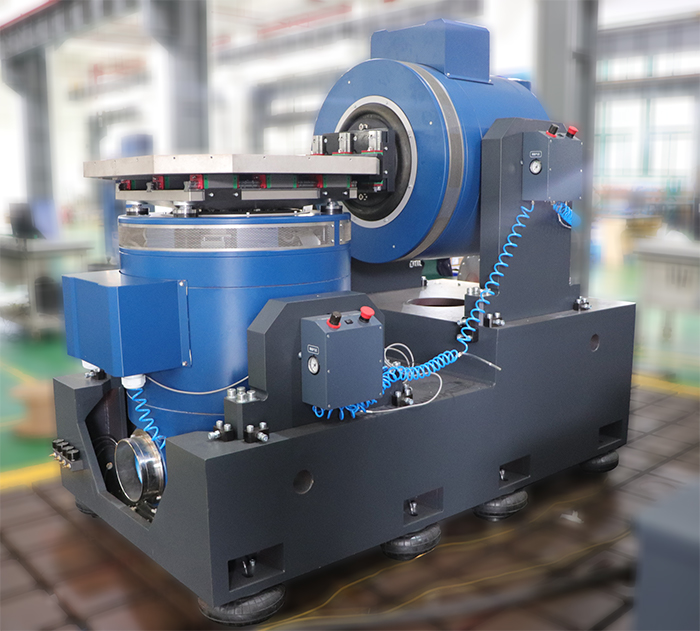

双轴向振动试验系统

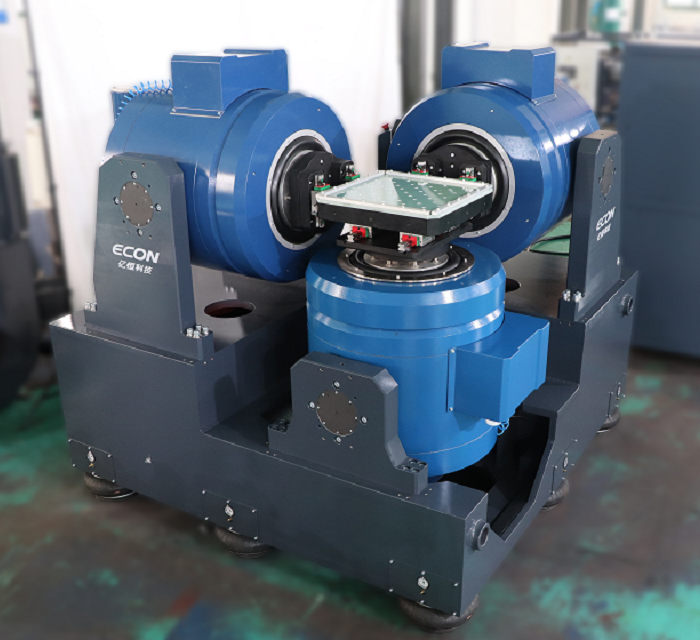

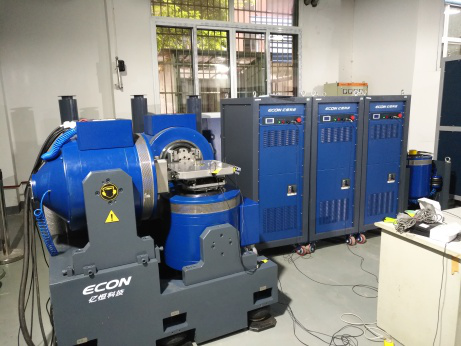

三轴向振动试验系统
